TECHNICAL DATA

Alimentation 10..40 Vdc; 19..28 Vac
Isolement 1.500 V
Indicateurs d'état Alimentation
Communication série
Ethernet
Carte SD
État des entrées numériques
État du modem
Ethernet 1 port Ethernet 10/100 Mbps (RJ45)
Série 1 RS232/RS485 commutable
1 RS485
USB 1 USB connecteur latéral
Modem / Routeur GSM. GPRS (quad band)
Protocoles industriels ModBUS RTU
ModBUS TCP-IP
protocoles personnalisés
Protocoles réseau PPP, http, Ftp, Smtp
Canaux / Type 4 entrées numériques PNP, NPN (tension max. 30 Vdc)
2 entrées analogiques 0..20 mA, 0..30 Vdc
Canaux / Type 2 sorties à relais SPDT, max. 2A 250 Vac
Logiciel de prog. Z-NET4 / StratON
Emplacement Micro SD Carte SD jusqu'à 32 GB
Logiciel système Z-NET4 / Straton
Serveur web / Enregistreur de données Oui, intégré
Programmation PLC IEC 61131 (Straton) avec bibliothèques dédiées
Indice de protection IP20
Température de fonctionnement -10..+50°C
Dimensions (lxhxp) 35x100x112 mm
Certifications CE
Normes EN 61000-6-4, EN 61000-6-2, EN 61010-1

SHIPPING AND EXPORT INFORMATION

CODE PRODUIT Z-MINIRTU
POIDS BRUT kg 0.325
ORIGINE IT
NC (Nomenclature combinée) 85371091
ECCN 5A991

Manuels, prospectus


IT EN FR DE ES
Fiche technique
pdf icon it pdf icon en - - -
RTUs and Telemetry Solutions
pdf icon it pdf icon en - - -
Installation Manuel
pdf icon it pdf icon en pdf icon fr pdf icon de pdf icon es
Manuel utilisateur
- pdf icon en - - -
Installation serveur FTP FileZilla (systèmes Windows)
pdf icon it pdf icon en - - -
Guide d'installation d'un serveur de messagerie SMTP
pdf icon it pdf icon en - - -
Guide pour l'envoi d'email avec RTU SENECA
pdf icon it pdf icon en - - -

Firmwares


▼ IT EN
Firmware 00380-01.06 (lisez les notes)

SHA256 Checksum:
795513c8a032af326985df478654eef8d774f040356d1298a2bb617e57796c28
zip icon Multi txt icon it txt icon en

DESIGNS & CAD MODÈLES


▼
2D model
dwg icon Multi
3D Model
stp icon Multi

Conformité des produits


▼
Déclaration de conformité CE
pdf icon Multi
REACH and ROHS declarations
pdf icon Multi
Customs codes
pdf icon Multi

▼ IT EN
SENECA Straton package.png
Straton package

Suite pour PLC Straton IEC 61131 (IDE + OUTILS + LOGICIELS)
zip icon Multi txt icon it txt icon en
Z-NET4 2.x

Configurateur de système gratuit basé sur IEC 61131 pour la Série Z-PC
zip icon Multi - -
Trend Viewer 2.0

Outil de visualisation des données pour Data Recorder 2.0
STRATON-WB

Workbench version démo (15 minutes pour les essais)
zip icon Multi - -
LS-S

Bibliothèques SENECA pour Straton : profils, FB, UDFB, modèles.
zip icon Multi txt icon it txt icon en
SDD

Seneca Discovery Device (SDD)
zip icon Multi - -

Produits alternatifs

Z-PASS2-RT-S

Contrôleur Edge IIoT IEC 61131, IDE Straton, routeur VPN, I/O intégrées, GPS, modem LTE 4G
0
3
0

Versions du produit

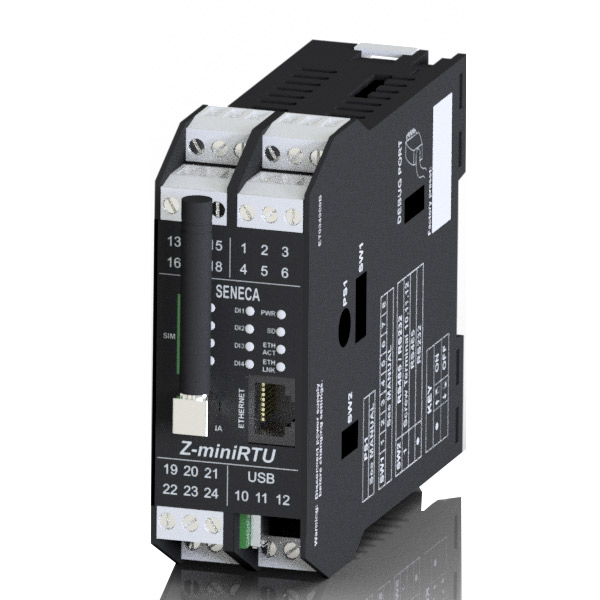

Z-MINIRTU
Unité de télécontrôle GSM/GPRS avec IDE Straton et I/O intégrées
