DATI TECNICI
| Alimentazione | 10..40 Vdc; 19..28 Vac |
| Assorbimento max | 3 W |

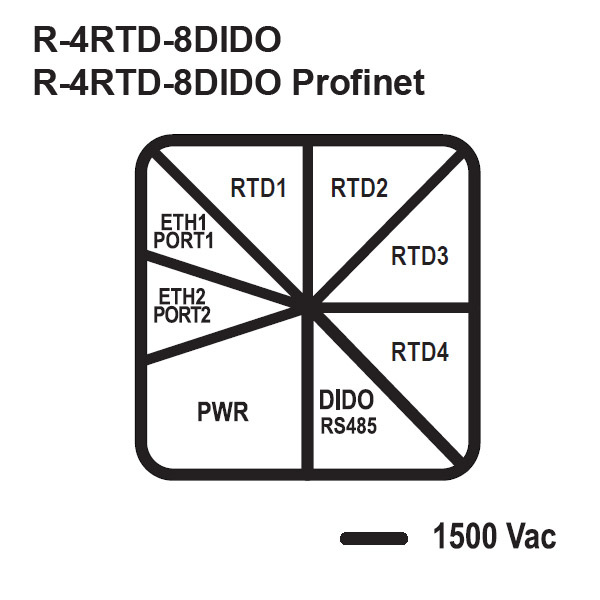

| Isolamento | 1,5 kVac multivie anche tra gli ingressi RTD |
| Indicatori di stato LED | Alimentazione Stato Ingressi / Uscite STS (indirizzo IP / DHCP) RX / TX (Ricezione / trasmissione dati su RS485) Ethernet TRF / LNK (Transito pacchetti / connessione Ethernet) |
| Grado di protezione | IP20 |
| Temperatura operativa | -25..+65°C |
| Temperatura di stoccaggio | -30..+85°C |
| Umidità | 10..90% non condensante |
| Dimensioni (lxhxp) | 106 x 90 x 32 mm |
| Peso | 170 g |
| Custodia | Materiale PC / ABS autoestinguente UL94-V0, colore nero |
| Connessioni | Morsettiera passo 3,5 mm, sezione del cavo di 1,5 mm2 max Nr.2 porte Ethernet100 base T su RJ45 Nr.1 porta RS485 su morsetti |
| Installazione | Su guida DIN EN 60715, a parete / a pannello |
| Programmazione | Web Server integrato DIP Switch |
| Funzioni Speciali | Doppia connessione Ethernet Daisy Chain LAN fault bypass Max 32 Peer to Peer Rules (I/O Mirror) Contatori con misura frequenza Modbus Passthrough (TCP-IP to RS485) |
| Memoria dati | FeRAM per backup contatori |
| Certificazioni | CE, UKCA |
| INGRESSI RTD | |
| Numero Canali | 4 RTD indipendenti |
| Tipo e Range | PT100 (EN 60751/A2, ITS-90), -200..+650°C PT500 (EN 60751/A2, ITS-90), -200..+750°C PT1000 (EN 60751/A2, ITS-90), -200..+210°C NI100 (DIN 43760), -60..+250°C CU50 (GOST 6651-2009), -180..+200°C CU100 (GOST 6651-2009), -180..+200°C NI120 (DIN 43760), -60..+250°C NI1000 (DIN 43760), -60..+250°C |
| ADC | 24bit |
| INGRESSI/USCITE DIGITALI | |
| Numero Canali | 8 Ingressi/Uscite digitali configurabili |
| Tipo e Range | Tensione: Soglia ON: > 11 Vdc; Soglia OFF:< 4 Vdc; Vmax: 24 Vdc; Impedenza: 9 kΩ Conforme a IEC61131-2 tipo 3 MOSFET, PNP; Tensione/Corrente max.: 0,2 A ; 12 ÷ 24 Vdc |
| Contatori | N°8 contatori 32 bit, freq max 20 Hz |
| COMUNICAZIONE | |
| Interfacce | Nr.2 porte Ethernet (con funzione LAN fault-bypass) 100 baseT su RJ45 Nr.1 porta RS485 su morsetti |
| Velocità | Fino a 115.200 bps (RS485) / 100 Mbps (TCP-IP) |
| Protocolli | ModBUS RTU, ModBUS TCP-IP, http |
| Cavo comunicazione Ethernet | CAT5 o CAT5e non schermato |
| Comunicazione ModBUS | Fino a 128 nodi senza ripetitore e velocità max 115 kbps |
