DATI TECNICI

Alimentazione 10..40 Vdc
Assorbimento max 3 W
Isolamento max 1,5 kVac
Indicatori di stato LED Alimentazione
Stato Ingressi / Uscite
STS (indirizzo IP / DHCP)
RX / TX (Ricezione / trasmissione dati su RS485)
Ethernet TRF / LNK (Transito pacchetti / connessione Ethernet)
Grado di protezione IP20
Temperatura operativa -25..+65°C
Temperatura di stoccaggio -30..+85°C
Umidità 10..90% non condensante
Dimensioni (lxhxp) 53,3 x 90 x 32,2 mm
Peso 80 g
Custodia Materiale PC / ABS autoestinguente UL94-V0, colore nero
Connessioni Morsettiera passo 3,5 mm, sezione del cavo di 1,5 mm2 max
Nr.1 porte Ethernet100 base T su RJ45
Nr.1 porta RS485 su morsetti
Installazione Su guida DIN EN 60715, a parete / a pannello
Programmazione Web Server integrato
DIP Switch
Funzioni Speciali Max 32 Peer to Peer Rules (I/O Mirror)
Contatori con misura frequenza
Modbus Passthrough (TCP-IP to RS485)
Memoria dati FeRAM per backup contatori
Certificazioni CE, UKCA
INGRESSI ANALOGICI
Numero Canali Nr. 2 Analogici
Tipo e Range Tensione: 0..30 V
Corrente: 0..20 mA
ADC 16 bit
INGRESSI/USCITE DIGITALI
Numero Canali Nr. 6 Ingressi/Uscite digitali configurabili
Tipo e Range Tensione: Soglia ON: > 11 V; Soglia OFF:< 4 V; Vmax: 28 V; Impedenza: 9 kΩ Conforme a IEC61131-2 tipo 3.
MOSFET, PNP; Tensione/Corrente max.: 0,2 A ; 9 ÷ 28 V
Contatori Nr. 6 contatori ritentivi 32 bit, freq max 500 Hz
COMUNICAZIONE
Interfacce Nr. 1 porte Ethernet 100 baseT su RJ45
Nr. 1 porta RS485 su morsetti
Velocità Fino a 115.200 bps (RS485) / 100 Mbps (TCP-IP)
Protocolli ModBUS RTU, ModBUS TCP-IP, http
Cavo comunicazione Ethernet CAT5 o CAT5e non schermato
Comunicazione ModBUS Fino a 128 nodi senza ripetitore e velocità max 115 kbps
Commutazione di protocollo FLEX Sì

DATI PER SPEDIZIONE ED ESPORTAZIONE

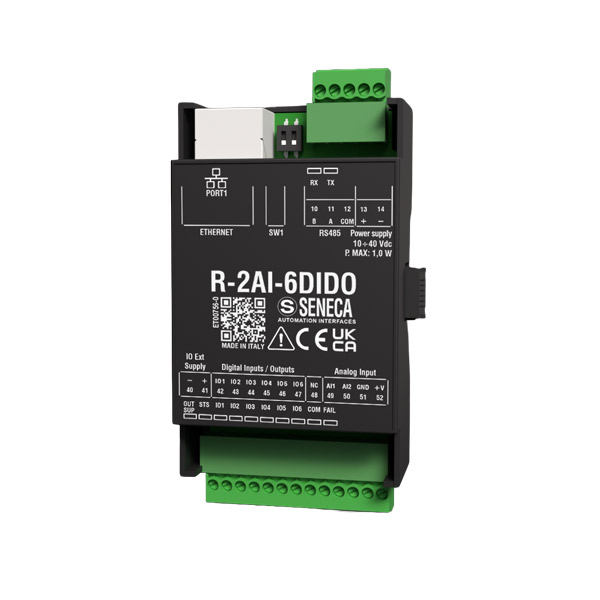

CODICE PRODOTTO R-2AI-6DIDO
PESO LORDO kg 0.17
ORIGINE IT
NC (Nomenclatura Combinata) 85389091
ECCN EAR99
