DATI TECNICI
| Alimentazione | 10..40 Vdc; 19..28 Vac |
| Assorbimento max | 3 W |

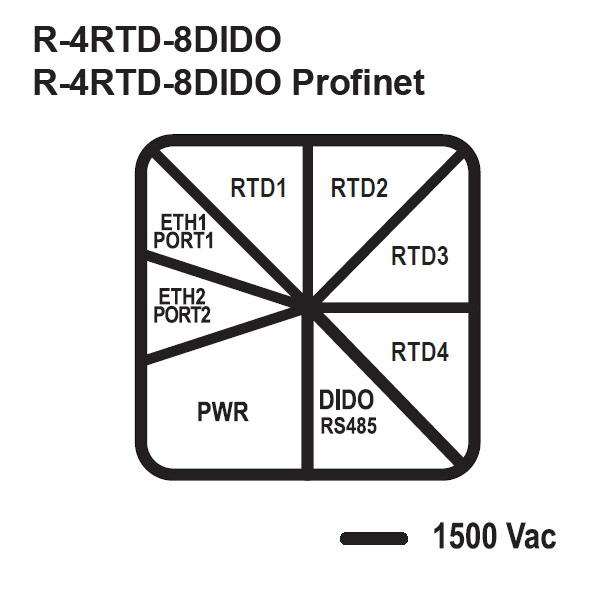

| Isolamento max | 1,5 kVac |
| Indicatori di stato LED | Alimentazione |
| Grado di protezione | IP20 |
| Temperatura operativa | -25..+65°C |
| Temperatura di stoccaggio | -30..+85°C |
| Umidità | 10..90% non condensante |
| Dimensioni (lxhxp) | 106 x 90 x 32 mm |
| Peso | 170 g |
| Custodia | Materiale PC / ABS autoestinguente UL94-V0, colore nero |
| Connessioni | Morsettiera passo 3,5 mm, sezione del cavo di 1,5 mm² max |
| Installazione | Su guida DIN EN 60715, a parete / a pannello |
| Programmazione | Ambienti IEC 61131-3 di terze parti (Codesys, TiA Portal ecc.) |
| Funzioni Speciali | Doppia connessione Ethernet Daisy Chain |
| Certificazioni | CE, UKCA |
| INGRESSI RTD | |
| Numero Canali | 4 RTD indipendenti |
| Tipo e Range | PT100 (EN 60751/A2, ITS-90), -200..+650°C PT500 (EN 60751/A2, ITS-90), -200..+750°C PT1000 (EN 60751/A2, ITS-90), -200..+210°C NI100 (DIN 43760), -60..+250°C CU50 (GOST 6651-2009), -180..+200°C CU100 (GOST 6651-2009), -180..+200°C NI120 (DIN 43760), -60..+250°C NI1000 (DIN 43760), -60..+250°C |
| ADC | 24 bit |
| INGRESSI/USCITE DIGITALI | |
| Numero Canali | 8 Ingressi/Uscite digitali configurabili |
| Tipo e Range | Tensione: Soglia ON: > 11 Vdc; Soglia OFF: < 4 Vdc; Vmax: 24 Vdc; Impedenza: 9 kΩ Conforme a IEC61131-2 tipo 3 |
| COMUNICAZIONE | |
| Interfacce | Nr. 2 porte Ethernet (con funzione LAN fault-bypass) 100 baseT su RJ45 |
| Protocolli | Profinet IO Device |
| Cavo comunicazione Ethernet | CAT5 o CAT5e non schermato |
Documentazione
Tools
File GSDML per R-4RTD-8DIDO-P (v. SW02031-2025.02.26)
SHA256 Checksum:
f998f7ed9330821d429419693053720f960c42dcbda806e2837f1e3266722bce
SHA256 Checksum:
f998f7ed9330821d429419693053720f960c42dcbda806e2837f1e3266722bce
Multi
Firmware
DISEGNI & MODELLI CAD
Modello 3D
Multi
