TECHNICAL DATA

Bildschirmgröße 10,1" mit weitem Betrachtungswinkel (WVA)
Auflösung 1280 x 800
Format 16:10
Helligkeit 425 cd/m²
Kontrast 800:1
Hintergrundbeleuchtung LED; Lebensdauer >50.000 Stunden
Farben 16,7 Millionen
Touchscreen Gehärtetes Glas, kapazitiv; Härte 7H
Genauigkeit Nicht angegeben
KOMMUNIKATION
USB Host USB 2.0 x 1
Eth 10/100 LAN 2: 10/100 Base-T x 1
Eth 1G LAN 1: 10/100/1000 Base-T x 1
RS232 COM1 RS-232 4W; COM3 RS-232 2W
RS485 COM2 RS-485 2W/4W; COM3 RS-485 2W
RS232/485 Nicht als kombinierter Port angegeben
RS232/485/422 Nicht angegeben
CAN Ja — CANopen, CAN Bus 2.0A/2.0B, SAE J1939
SD N/A
WiFi Optional — WiFi-Erweiterungsmodul
HDMI N.A.
ALLGEMEINE DATEN
Flash-Speicher 4 GB
RAM 1 GB
Prozessor Quad-Core-RISC
RTC Integriert
Stromversorgung 24 ±20% VCC; integrierte Stromversorgungsisolierung
Leistungsaufnahme 700 mA bei 24 VCC
Gehäuse Kunststoff
Abmessungen 266 x 196 x 42,7 mm (B x H x T)
Ausschnitt 255 x 185 mm
Gewicht Ca. 1,1 kg
Temperatur Betrieb: von 0 bis 55 °C; Lagerung: von -20 bis 60 °C
IP Frontplatte gemäß IP66; NEMA4; UL Typ 4X (nur für Innenräume)
Lüfterlos Ja
Zulassungen CE-Kennzeichnung; ATEX Zone 2/22 Kategorie 3 G/D; cULus-zertifiziert
EINSTELLUNGEN
EasyBuilder EasyBuilder Pro V6.08.01 oder spätere Versionen
EasyAccess EasyAccess 2.0 — Optional
Dashboards Dashboard — Optional
CODESYS Optional

SHIPPING AND EXPORT INFORMATION

PRODUKTCODE VISUAL7E
BRUTTOGEWICHT kg 0.86
HERKUNFT TW
NC (Kombinierte Nomenklatur) 85312040
ECCN 4A994

Tools


▼
EASY Builder PRO

SHA256 Checksum:
eba334df3f0bb736234e3cdc968f158f3bce412414305df91c1246ba27761cda
zip icon Multi

Produktkonformität


▼
REACH and ROHS declarations
pdf icon Multi
Customs codes
pdf icon Multi
0
0
0

Produktversionen

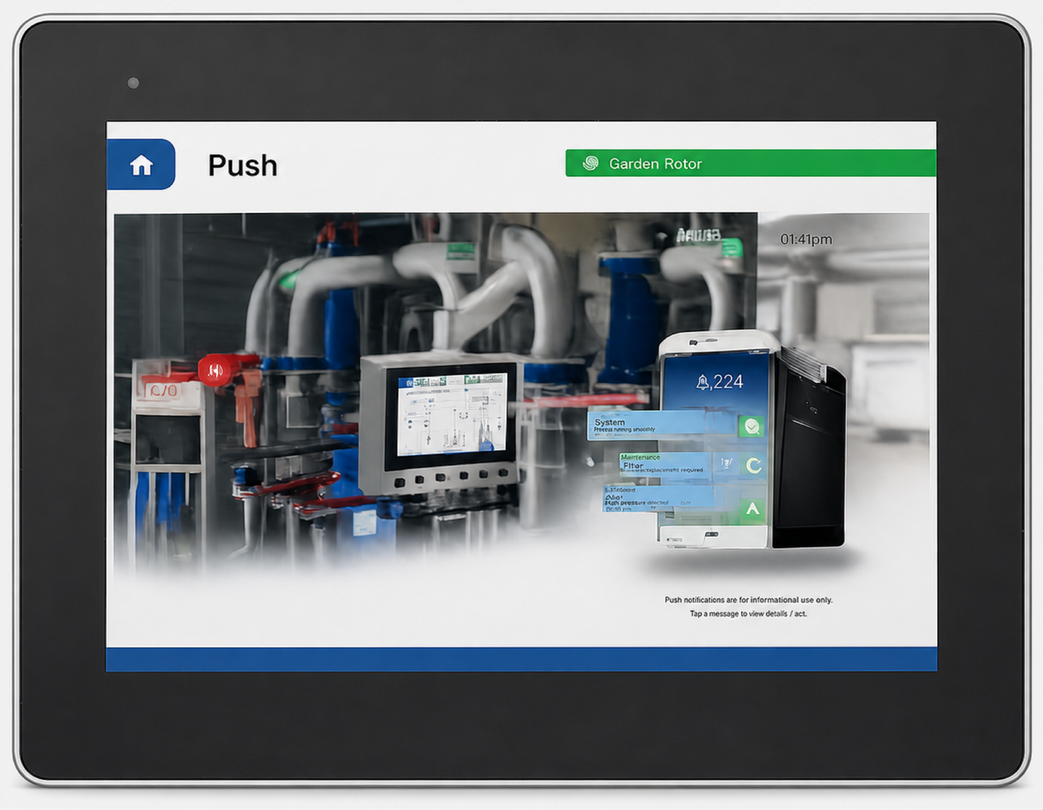

VISUAL7E
