DATI TECNICI
| Alimentazione | 12..28 Vdc |
| Assorbimento | 38 mA escluso carico |
| Isolamento e protezioni | 3 kVac (su conduttori nudi) |
| LED Frontale | Alimentazione Comunicazione USB/RS485 Uscita digitale |
| Categoria di sovratensione | 300 V CAT III (conduttore nudo); 600 V CAT III (conduttore isolato) |
| Polarità di misura | Positivo (corrente entrante lato etichetta) |
| Configurazione ed esportazione dati | DIP Swtich, Software (EASY SETUP) |
| Grado di protezione | IP20 |
| Classe di precisione | 0,5% f.s. (DC bipolare, AC TRMS) |
| Temperatura operativa | -25..+70°C |
| Temperatura stoccaggio | -40..+85°C |
| Umidità | 10rH..90% non condensante |
| Altitudine | Fino a 2.000 m s.l.m. |
| Nucleo | Apribile |
| Connessioni | Morsetti a vite estraibili a 5 vie, passo 5 mm per cavi fino a 2.5 mm2 |
| Diametro foro passante | 35 mm |
| Dimensioni (lxhxp) | 95x75x35 mm |
| Montaggio | Guida DIN 35mm IEC EN60715 o fissaggio tramite fascette plastiche. |
| Contenitore | PA6, colore nero |
| Peso | 145 g |
| Certificazioni | CE, UKCA |
| COMUNICAZIONE | |
| Porta di comunicazione | RS485 / USB |
| Protocollo | ModBUS RTU slave |
| Velocità | 1.200..115200 bps |
| DATI DI INGRESSO | |
| Canali | 1 |
| Range | 0-150/300/600 Aac/dc TRMS; ±300/300 Adc Bipolare |
| Tipo di Misura | AC/DC TRMS o DC Bipolare |
| Misura bipolare | Sì |
| Istereresi | 0,2% f.s. |
| Sovraccarico | 3xIIN continuativi; 2.000 A (impulsivi) |
| Banda passante | 1 kHz |
| Fattore di cresta | 2 |
| DATI DI USCITA | |
| Canali analogoci | 1 |
| Range | 0..10 V |
| Risoluzione | 13 bit (10.000 punti) |
| Carico max | 2 kOhm |
| Errore per EMI | 0,5% |
| Deriva termica | 200 ppm/K |
| Tempo di risposta | Filtro fast: 800 ms Filtro slow: 2 s |
| Canali digitali | 1 |
| Funzione | Allarme (in alternativa al canale analogico) |
| Tipo | Uscita attiva PNP, 50 mA max |
| DIMENSIONAMENTO CONDUTTORI | |
| Sezione max cavo | 300 mm2 |
| Diamtro max cavo | 33 mm (FG16R16) |
| Dimensione max barra passante | 2 barre da 32x5 mm accoppiate con portata max 695 A (ΔT 30°C) o 920 A (ΔT 50°C) |
DATI PER SPEDIZIONE ED ESPORTAZIONE
| CODICE PRODOTTO | T201DCH600-OPEN |
| PESO LORDO kg | 0.19 |
| ORIGINE | IT |
| NC (Nomenclatura Combinata) | 85437090 |
| ECCN | EAR99 |
Documentazione
Certificazioni
Prodotti alternativi
Versioni del prodotto
Prezzo
T201DCH600-OPEN

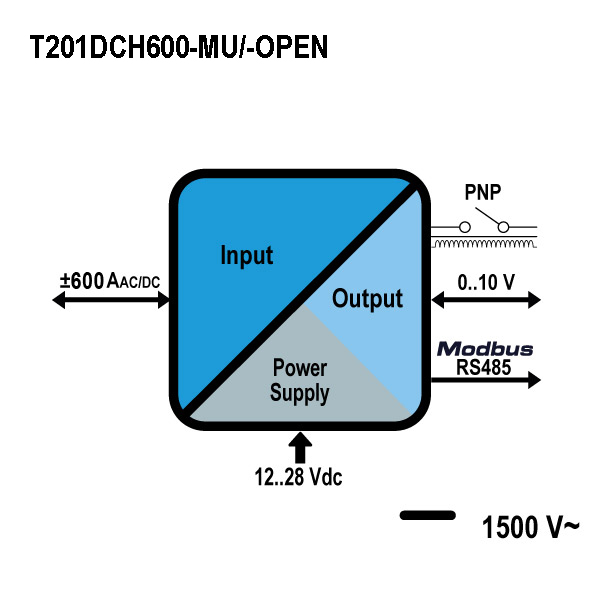

Trasformatore AC/DC (± 600 A) apribile a effetto Hall TRMS con uscita 0..10 V
Disponibilità immediata ?
€ 149,00
