Prodotto
SURPRISE Smart Display

Versioni disponibili:
SSD-0-0-0-0, SSD-0-0-0-I, SSD-0-0-V-0, SSD-0-0-V-I, SSD-0-L-0-0, SSD-0-L-0-I, SSD-0-L-V-0, SSD-0-L-V-I

HMI 7” touschscreen con funzioni di gateway, datalogger, teleassistenza e I/O integrato

SURPRISE Smart Display (SSD) è un HMI 7” IIoT di ultima generazione con potente microprocessore ARM, doppia porta ethernet, canali I/O, modulo Wi-Fi e due porte seriali. Un dispositivo polivalente che include funzionalità di gateway, datalogger, gestione allarmi, router Wi-Fi, logiche, tecnologia VPN e funzioni di teleassistenza / telecontrollo anche in Cloud.
SSD non necessita di alcun ambiente di sviluppo, la programmazione avviene via webserver. Tramite l'interfaccia grafica è possibile impostare la comunicazione, visualizzare i parametri, gestire gli allarmi, inviare i comandi e personalizzare l'aspetto grafico dei widget e delle pagine per lo slideshow.

SURPRISE Smart Display genera soluzioni HMI client/server per la realizzazione di sistemi a complessità variabile con differenti punti di accesso simultaneo all’impianto, o alla singola macchina, integrando anche sistemi di analisi dei dati, supervisione e gestione aziendale, ERP e MES, attraverso protocolli IIoT come MQTT e OPC-UA.
SSD è ideale per fornire soluzioni industriali in chiave Industria 4.0 digitalizzate e interconnesse per massimizzare la produttività e l’efficienza dei vostri impianti.

IoT Smart Energy Monitoring

La soluzione innovativa per i tuoi impianti



I sistemi di monitoraggio consentono una riduzione dei costi energetici e dei consumi mediamente del 15% e sono in grado di ridurre fino al 5% i costi complessivi di elettricità (Digital Energy Report pubblicato dal Politecnico di Milano nel febbraio 2019).

La consapevolezza dei consumi è il primo step fondamentale per iniziare ad affrontare un progetto di efficienza energetica. In questo scenario SENECA propone una soluzione del tutto innovativa che offre molteplici benefici grazie alla combinazione di due prodotti di ultimissima generazione: SURPRISE Smart Display (HMI 7" IoT) e R203 (analizzatore di rete) ultimo nato di casa SENECA.

SURPRISE Smart Display (SSD)

SURPRISE Smart Display (SSD)

R203

R203

La soluzione

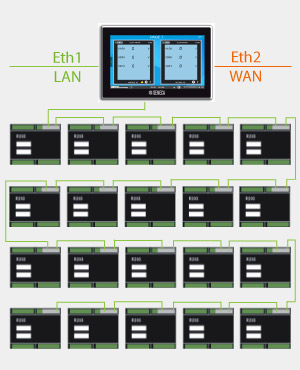

Setup fino a 20 analizzatori

Setup fino a 20 analizzatori

Un solo display per tutti gli analizzatori dell'impianto

Con un solo SURPRISE Smart Display installato a pannello è possibile visualizzare e gestire fino a 20 analizzatori in contemporanea. SSD, via ethernet, gestisce tutte le informazioni tramite pagine dinamiche e widget grafici totalmente personalizzabili (2 per pagina).



Benefici:

  • informazioni in real-time su display 7" LCD retroilluminato a colori
  • tutte le informazioni in locale su un unico dispositivo evitando connessioni singole per ogni analizzatore.
  • possibilità di remotizzare le informazioni su qualsiasi client o postazione di controllo, grazie alla funzione "Remote display"

Nessuna programmazione o ambiente di sviluppo

Non sono necessarie competenze di programmazione o costosi ambienti di sviluppo. L'HMI integra funzioni di scansione dei dispositivi in rete e l'auto-compilazione di tutti i parametri.



Benefici:

  • tempi di setup sensibilmente ridotti
  • la configurazione è semplificata e avviene da interfaccia HMI touch o da remoto tramite rete ethernet via ModBUS TCP-IP
  • possibilità di personalizzare tutte le label
  • possibilità di impostare soglie e azioni in caso di allarme

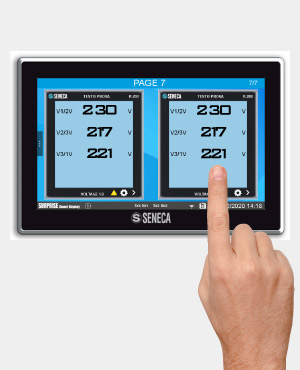

Interfaccia touch di configurazione

Interfaccia touch di configurazione

Riduzione dei tempi e costi di manutenzione

Il risparmio avviene dall'acquisto di un solo display per installazioni con più analizzatori fino a un massimo di 20. La doppia porta ethernet, presente negli analizzatori R203, permette connessioni daisy-chain a catena ed evita l'acquisto di costosi switch industriali.



Benefici:

  • la tecnologia fault bypass, minimizza i tempi e costi di cablaggio, mantiene attiva la connessione elettrica della catena anche in caso di guasto di un modulo.
  • permette la manutenzione predittiva su impianti

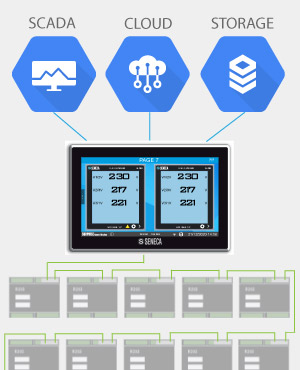

Connettività e data logging IoT

SURPRISE Smart Display garantisce elevati standard di connettività: tutti i valori registrati dagli analizzatori di rete sono disponibili via ModBUS per applicazioni di energy management, SCADA, soluzioni di Telecontrollo e Teleassistenza in chiave IoT/Cloud per l'Industria 4.0.



Benefici:

  • Logiche di controllo remoto, connessioni sicure tramite VPN
  • Manutenzione remota e analisi predittiva
  • Gestione allarmi e riduzione costi/tempi di intervento

DATI TECNICI

Alimentazione 24 Vdc/ac +/- 10%
Assorbimento  Max 10 W, 16 VA
Isolamento No
Schermo 7" LCD TFT, vetro antigraffio
Risoluzione 800 x 480 pixel, 16M colori, capacitivo
Funzionalità Display Display standard widget-based
Display remoto (su PC e device con qualunque O.S.)
Display on Display (Emulazione display dipositvi ModBUS ciechi)
Grado di protezione IP64
Porte Ethernet Nr. 2 porte Fast Ethernet 10/100Tx  su RJ45 posteriore
Porte Seriali Nr. 1 porta seriale RS232 / 485 commutabile via software, baud rate max 115k
Nr. 1 porta RS485, baud rate max 115kbps
Porte USB Nr. 1 porta micro USB host
Nr. 1 porta micro USB seriale per debug
Porte WiFi Wi-Fi 802.11 b/g/n 2.4 GHz
Protocolli ModBUS TCP server, ModBUS RTU master, ModBUS RTU slave, FTP server, SFTP server, HTTP server, HTTPS server, OpenVPN, SSL, MQTT, OPC UA, http post
N° Max Client TCP-IP (Server Mode) 32
N° Max Server TCP-IP (Client Mode) -
N° Max Client variabili / Tag 2.000
N° Max Nodi Slave Modbus RTU/ASCII 128
N° Max Client VPN Point-To-Point: 1; Single LAN: 496
Temperatura di esercizio  -20°C..+55°C
Dimensioni (lxhxp) 192x127x32 mm
Dimensioni foratura pannello (lxh) 157x102 mm
Peso 420 g circa
Custodia ABS , colore nero
Installazione A pannello
MODALITA' DI FUNZIONAMENTO
Modbus Gateway Ethernet - Seriale Da ModBus TCP-IP a Modbus RTU
Modbus Gateway shared memory Da ModBus TCP-IP a Modbus RTU (Slave)
Da Modbus TCP-IP a Modbus TCP-IP (Master)
Da Modbus TCP-IP a Modbus RTU Master / Slave
Transparent Gateway Serial Device Server / COM Virtuale remota
Tunnelling seriale  Tunnelling seriale P2P su TCP/UDP, Tunnelling seriale P2MP su UDP
IoT / Cloud based gateway
Unità datalogger
Sniffer Seriale
Router / Access Point Wi-Fi
Unità ridondante di rete
Unità di gestione allarmi via SMS, emai, Cloud, MQTT, http post Si
Modulo VPN Telecontrollo single LAN (LET'S)
Modulo VPN Teleassistenza Point-To-Point (LET'S)
Microcontrollore Sì, logiche if-then-else integrate, 2000 istruzioni
Separatore LAN / WAN
NAT 1:1 - accesso LAN / WAN
Identificatore automatico APN
DI/DO configurabili 2
Protocolli di sicurezza OpenVPN, SSL
NORME
Marcatura / Certificazioni CE
Norme EN 300328, EN 301489-17, EN 301489-1, EN 60368-1, EN 62311

Documentazione


IT EN FR DE ES
Scheda Tecnica
pdf icon it pdf icon en - - -
Manuale di installazione
pdf icon it pdf icon en pdf icon fr pdf icon de pdf icon es
Manuale Utente
pdf icon it pdf icon en - - -

Tools


Template Excel per Modbus Shared Memory Gateway
zip icon Multi

Firmware


IT EN
Firmware SW001240-1.1.0.0 (leggere note di rilascio)
zip icon Multi txt icon it txt icon en
Firmware 001240-1.0.8.0 (leggere note di rilascio)
zip icon Multi txt icon it txt icon en
Firmware 001240-1.0.7.0 (leggere note di rilascio)
zip icon Multi txt icon it txt icon en
Firmware SW001240-1.0.5.0 (leggere note di rilascio)
zip icon Multi txt icon it txt icon en

Certificazioni


Dichiarazione REACH e ROHS
pdf icon Multi
Dichiarazione di Origine
pdf icon Multi
0
0
0

Versioni del prodotto

SSD-0-0-0-0

HMI avanzato multifunzione con I/O integrati

Disponibilità immediata ?
SSD-0-0-0-I

HMI avanzato multifunzione con I/O integrati + funzioni IIoT

Disponibilità immediata ?
SSD-0-0-V-0

HMI avanzato multifunzione con I/O integrati + funzioni VPN

Disponibilità immediata ?
SSD-0-0-V-I

HMI avanzato multifunzione con I/O integrati + funzioni VPN + funzioni IIoT

Disponibilità immediata ?
SSD-0-L-0-0

HMI avanzato multifunzione con I/O integrati + funzioni logiche

Disponibilità immediata ?
SSD-0-L-0-I

HMI avanzato multifunzione con I/O integrati + funzioni logiche + funzioni IIoT

Disponibilità immediata ?
SSD-0-L-V-0

HMI avanzato multifunzione con I/O integrati + funzioni logiche + funzioni VPN

Disponibilità immediata ?
SSD-0-L-V-I

HMI avanzato multifunzione con I/O integrati + funzioni logiche + funzioni VPN + funzioni IIoT

Disponibilità immediata ?

Accessori

SSD-UPG-L

Aggiornamento licenza per funzioni logiche

Disponibilità immediata ?
SSD-UPG-I

Aggiornamento licenza per funzioni IIoT

Disponibilità immediata ?
SSD-UPG-V

Aggiornamento licenza per funzioni VPN

Disponibilità immediata ?
SSD-UPG-L-I

Aggiornamento licenza per funzioni logiche e IIoT

Disponibilità immediata ?
SSD-UPG-V-I

Aggiornamento licenza per funzioni VPN + IIoT

Disponibilità immediata ?
SSD-UPG-L-V

Aggiornamento licenza per funzioni logiche e VPN

Disponibilità immediata ?
SSD-UPG-L-V-I

Aggiornamento licenza per funzioni logiche, VPN e IIoT

Disponibilità immediata ?
CU-A-MICRO-OTG

Cavo adattatore MicroUSB OTG – USB Tipo A femmina

Disponibilità da confermare ?
CE-RJ45-RJ45-R

Cavo ethernet diritto (RJ45 / RJ45)

Disponibile in quantità limitata ?
