TECHNICAL DATA

Tension d'alimentation 8-36 Vdc avec source à puissance limitée
Bande de fonctionnement 169.400 – 169.475 Mhz
Nombre de canaux 3 @ CH 25 kHz , 6 @ CH 12.5 kHz – Décision européenne 2005/928/CE
Modulation 9K00F1D ou 18K0F1D (NBFM / GFSK)
Débit de données (radio) 4,800 bps @ 12.5 kHz – 9,600 bps @ 25 kHz
Modes de fonctionnement Point à point, point à multipoint, diffusion, digipeater
Communication via RS485 Le port série RS485 de l'appareil est réglé en usine en mode 8N1.
N.B. Si le produit doit être configuré en mode 8N2, préciser la demande dans les notes de la commande.
Dimensions (LxHxP) 90 x 100 x 40 mm
I/O intégrées non
Puissance de sortie 0.20 WERP (DL169-IN-B); 0.5 WERP (DL169-IN-B-Y3)
Sensibilité <-110 dBm @ 12,5 kHz - <-107 dBm @ 25 kHz BER 10-2
Débit de données De 1.200 à 38.400 bps

SHIPPING AND EXPORT INFORMATION

CODE PRODUIT RM169
POIDS BRUT kg 1
ORIGINE IT
NC (Nomenclature combinée) 85176200
ECCN 5A991

Manuels, prospectus


IT EN
Guide rapide
pdf icon it pdf icon en
Manuel d’Utilisation
pdf icon it pdf icon en
Fiche Technique
pdf icon it pdf icon en

Tools


▼
RM169 v1.8 Setup

SHA256 Checksum:
b8d05043531534ee5544b61168de863308118fc225f3e6facdd849ef31e5e26e
zip icon Multi

Conformité des produits


▼
REACH and ROHS declarations
pdf icon Multi
Customs codes
pdf icon Multi

Produits alternatifs

RM169-1

Modem radio 169MHz, interface RS232/RS485 et conforme à la Directive 2014/53/UE (RED)
RTURADIO-169

RTU modem radio 169MHz avec I/O intégrées
Z-AIR-1

Modem radio 868 -870 MHz avec RS485 et antenne intégrée. Conforme à la Directive 2014/53/UE (RED)
0
0
0

Versions du produit

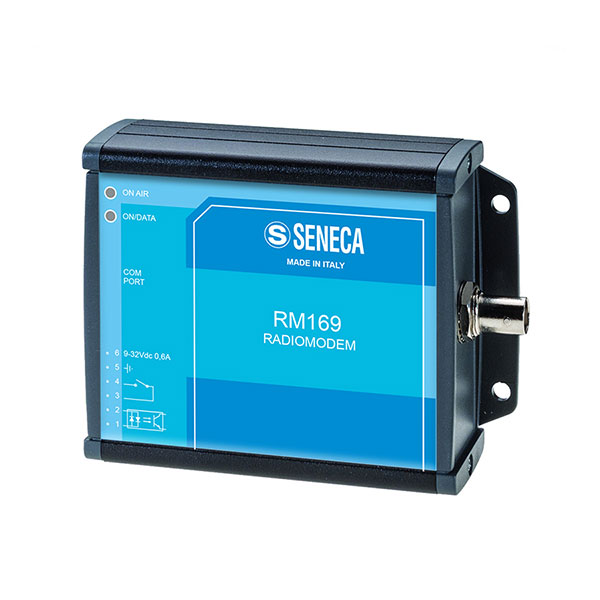

RM169
Radiomodem 169MHZ 0.2W, 1DI,1DO,1 RS485, connecteur BNC F, sans antenne
Disponibilité à confirmer, nous contacter ?

Accessoires

A-169DV12

Antenne dipôle verticale 169MHz, BNC mâle, lambda/2, câble de 5 m

En stock ?
A-169DV12-10
Antenne dipôle verticale 169MHz, BNC mâle, lambda/2, câble de 10 m
Disponibilité à confirmer, nous contacter ?
A-169DV14

Antenne dipôle verticale 169MHz, BNC mâle, lambda/4

Disponible en quantité limitée ?
A-169DV16

Antenne dipôle verticale 169MHz, BNC mâle, lambda/4

Disponible en quantité limitée ?
A-169YAGI

Antenne Yagi à 3 éléments 169 MHz, BNC mâle, câble de 10 m

Disponible en quantité limitée ?
S117P1
Convertisseur série RS232/USB, TTL/USB, RS485/USB
En stock ?
CS-DB9M-DB9F
Câble série RS232 droit pour programmation (DB9M / DB9F)
Disponible en quantité limitée ?
CS-DB9M-TIP
Câble série RS485 pour radiomodem (DB9M / fils libres)
Disponible en quantité limitée ?
