TECHNICAL DATA

Datos eléctricos de protección (L-N / N-PE / L-PEN)
Clase de ensayo IEC / Tipo EN C1 / C2 / C3 / D1
Tensión nominal UN 24 Vdc
Tensión permanente máx. UC  30 Vdc / 21 Vac
Corriente nominal de descarga In (8/20)µs 5 kA
Corriente de descarga máx. Imax (8/20)µs 20 kA
Corriente atmosférica de prueba Iimp (10/350) µs por conductor 0,5 kA
Nivel de protección Up (conductor-conductor)
≤ 55 V (C1 - 1 kV / 500 A)
≤ 65 V (C2 - 10 kV / 5 kA)
≤ 50 V (C3 - 25 A)
(conductor-tierra)
≤ 55 V (C3 - 100 A)
≤ 750 V (C1 - 1 kV / 500 A)
≤ 750 V (C2 - 10 kV / 5 kA)
≤ 700 V (C3 - 25 A)
≤ 750 V (C3 - 100 A)
 (conductor-conductor)
≤ 50 V (C1 - 1 kV / 500 A)
≤ 65 V (C2 - 10 kV / 5 kA)
 (conductor-tierra)
≤ 750 V (C1 - 1 kV / 500 A)
≤ 750 V (C2 - 10 kV / 5 kA)
Datos generales
Fusible previo máx. para cableado estándar 630 mA (FF)
Frecuencia límite fg (3dB) simétrica en el sistema de 50 ohmios típ. 940 kHz
Resistencia por conductor 1,65 ohmios ±20 %
Dimensiones (lxhxp) 6,2 x 105 x 83 mm
Rango de temperatura -40..+70°C
Grado de protección IP20
Clase de combustibilidad según UL 94 V0
Material de la carcasa PBT
Interfaz de conexión Conexión push-in
Homologaciones CE

SHIPPING AND EXPORT INFORMATION

CÓDIGO DE PRODUCTO S400CL-1-N
PESO BRUTO kg 0.105
ORIGEN DE
NC (Nomenclatura Combinada) 85363030
ECCN EAR99

Manuales, flyer


IT EN FR DE ES RU
Installation Manual
pdf icon it pdf icon en pdf icon fr pdf icon de pdf icon es -
Protecciones contra sobretensiones Serie S400
pdf icon it pdf icon en - - - pdf icon ru

Conformidad de producto


▼
Declaración de conformidad CE
pdf icon Multi
REACH and ROHS declarations
pdf icon Multi
Customs codes
pdf icon Multi
0
0
0

Versiones del producto

Precio
S400CL-1-N

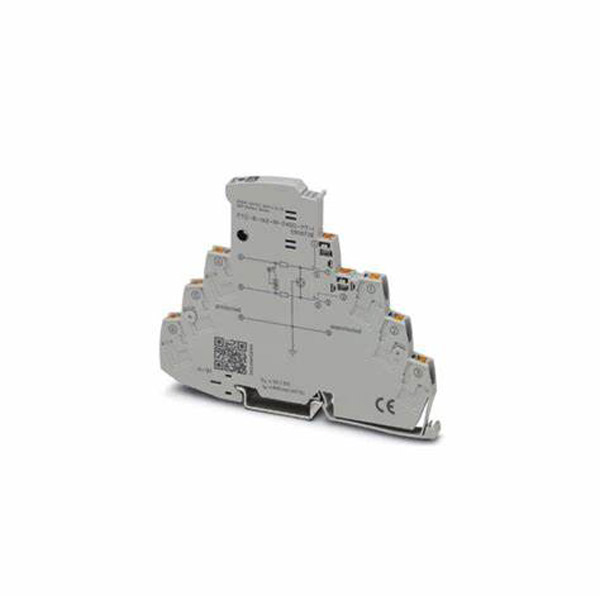

SPD con indicador de estado integrado y seccionador de cuchilla para un circuito de señal libre de potencial de 2 hilos

En stock ?
€ 51,00
