Prodotto
Z-5DI-2DO

Modulo digitale multifunzione con 5 ingressi, 2 uscite e interfaccia RS485

Z-5DI-2DO è un modulo digitale misto con porta frontale Micro USB di programmazione, 5 ingressi digitali di tipo Reed, Proximity, PNP, NPN, contatto (selezionabili via software), 5 totalizzatori @32bit con frequenza massima 5 kHz e conteggio impostabile in avanti o all'indietro, 2 uscite a relè SPST con portata 2 A 250 Vac di tipo NA/NC selezionabile tramite jumper. Tutti i totalizzatori sono salvati in memoria non volatile (FeRAM). Per ogni ingresso il modulo offre la misura di periodo, frequenza, TON, TOFF.

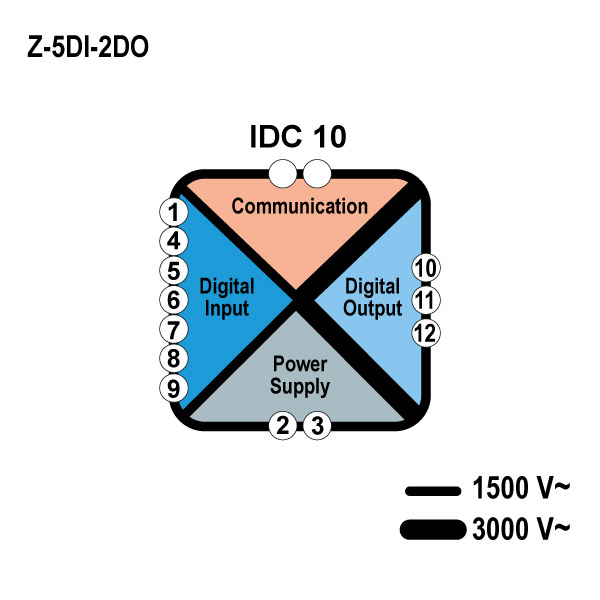

Il modulo è dotato di isolamento degli ingressi 1.500 Vac rispetto ai restanti circuiti in bassa tensione e 3.000 Vac tra le uscite e i restanti circuiti in bassa tensione. Lo strumento si distingue per l’ampio range di temperatura operativa (-20..+65°C) e la flessibilità di configurazione.
Z-5DI-2DO supporta la comunicazione seriale RS485 con protocollo ModBUS RTU, fino a 64 nodi senza ripetitore e velocità 115 kbps. Il cablaggio dell’alimentazione e del collegamento seriale è facilitato per mezzo di un bus alloggiabile nella guida IEC EN 60715.

Prezzo a partire da: 142,00 €

Prezzo su canale E-Commerce a partire da: 134,90 €

Disponibile in quantità limitata

Acquista ora

Scrivici per Supporto & Informazioni

DATI TECNICI

Codice:	Z-5DI-2DO
Descrizione:	Modulo digitale multifunzione 5 ingressi - 2 uscite / RS485
Alimentazione:	10..40 Vdc, 19..28 Vac
Isolamento:	1,5 kVac (ingressi/altri circuiti), 3,75 kVac (uscite/altri circuiti)
Ingressi:	5 canali digitali reed, proximity, pnp, npn, contatto ecc.
Uscite:	2 canali digitali a relè 5 A, 250 Vac
Modalità di funzionamento:	I/O slave, logiche di controllo temporizzate
Protocollo:	ModBUS RTU slave

DATI PER SPEDIZIONE ED ESPORTAZIONE

CODICE PRODOTTO	Z-5DI-2DO
PESO LORDO kg	0.16
ORIGINE	IT
NC (Nomenclatura Combinata)	85389091
ECCN	5A991

Documentazione

IT EN FR DE ES RU

Scheda tecnica

en - - - -

Sistema I/O distribuito Serie Z-PC

en - - -

Manuale di Installazione

es -

Manuale Utente

en - - - -

Tools

▼

Driver Labview per la serie Z-PC

Multi

Firmware

▼ IT EN

Firmware SW01030-1.0.1.3 (leggere note di rilascio .txt)

SHA256 Checksum:
4223e861521c276ea5ece3b36a31bf1b1dd7fcfab05444cab658e08ca641cda7

Multi

Certificazioni

▼

Dichiarazione di conformità CE

Multi

Dichiarazione REACH e ROHS

Multi

Voci doganali

Multi

Accessorio obbligatorio

Z-PC-DINAL2-17.5

Supporto montaggio rapido guida DIN - TESTA +2 SLOT P=17.5mm

Z-PC-DIN2-17.5

Supporto montaggio rapido guida DIN - 2 SLOT P=17.5mm

Z-PC-DIN8-17.5

Supporto montaggio rapido guida DIN - 8 SLOT P=17.5mm

Accessori

K107USB

Convertitore seriale optoisolato RS485/USB

S107USB

Convertitore seriale asincrono RS485/USB, versione portatile

S117P1

Convertitore seriale portatile 3 in 1, USB/RS232, USB/RS485, USB/TTL UART

▼

EASY SETUP

Suite per tutti gli strumenti programmabili SENECA

Multi

Prodotti Correlati

Z-D-IN

Modulo 5 ingressi digitali / RS485

Z-D-OUT

Modulo 5 uscite digitali / RS485 con microUSB frontale

Z-10-D-IN

Modulo 10 ingressi digitali (32 bit @2.5 kHz) / RS485

Z-10-D-OUT

Modulo 10 uscite digitali / RS485

Prodotti alternativi

Z-D-IO

Modulo digitale multifunzione 6 ingressi - 2 uscite / RS485

Versioni del prodotto

prezzo unitario | Quantità

a listino

% sc.

Prezzo Ecommerce

Z-5DI-2DO

Modulo misto digitale con 5DI, 2DO, ModBUS - alimentazione 12..24 Vdc / 24 Vac

Disponibile in quantità limitata ?

€ 142,00

€ 0,00

0% ?

€ 0,00
